1.Resumen general:

En el caso de losEste equipo se utiliza para la estación A (prueba de impacto) y la estación B (prueba de oscilación) de los inodoros inteligentes.

(2) ElEste equipo está compuesto por soporte de aluminio formado, mecanismo neumático, placa de presión, etc. La parte de control eléctrico está compuesta por PLC, interfaz hombre-máquina, sensor de presión, etc.y los datos del ensayo son exactos.

(3) ElEste equipo dispone de dos puestos de trabajo, cada uno de los cuales puede ser ensayado de forma independiente.

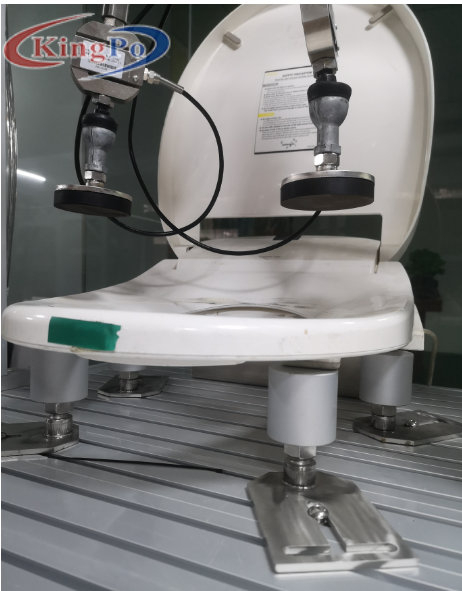

Figura 1 Aspecto general del equipo

2.Normas de fabricación

Este equipo de ensayo está diseñado y fabricado de acuerdo con las siguientes normas:

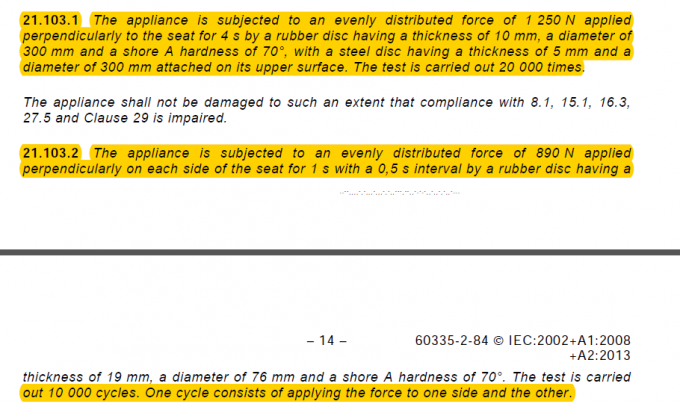

Diseñado y fabricado de acuerdo con el punto 21.103.1 y 21.103.2 de la norma IEC 60335-2-84;

6.7 Prueba de oscilación, 6.10 Prueba de apertura y cierre, 6.11 Prueba de vida útil de la función de caída lenta y 6.12 Prueba de alta presión de JC/764-2008;

3.Parámetros técnicos:

Estación de ensayo de presión estática y impacto:

Estación de ensayo de oscilación:

4.Medio ambiente de uso

En el caso de losLa máquina y el equipo deben colocarse en un entorno protegido de la lluvia, el sol y la corrosión.

(2) ElTemperatura ambiente 10 ~40°C, humedad relativa < 80%.

(3) ElLa máquina debe colocarse en un terreno plano libre de vibraciones y mantenerse estable sin temblar.

5.Interfaz de interacción hombre-computadora Instrucciones de operación

En el caso de losInstalar el dispositivo y encender la fuente de alimentación.

(2) ElInterfaz de inicio de sesión del usuario, cambio de contraseña del usuario (la contraseña original para todos los usuarios es: 1111):

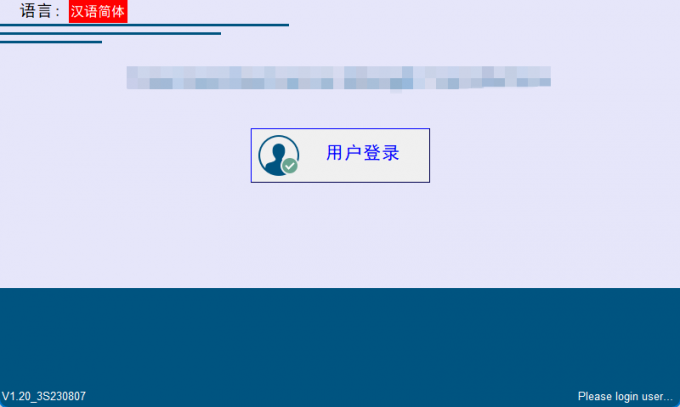

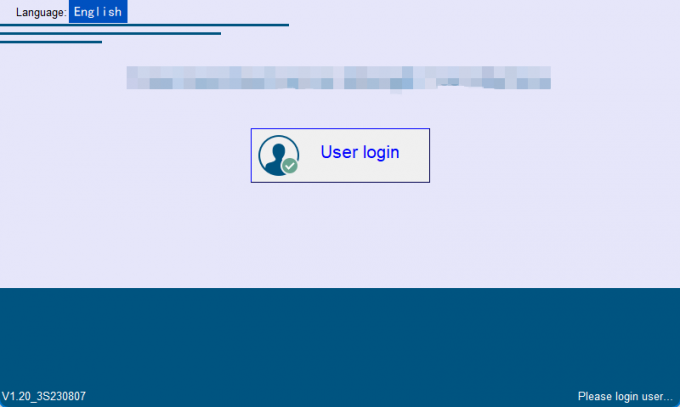

Figura2: Pantalla de bienvenida al arranque

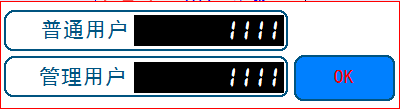

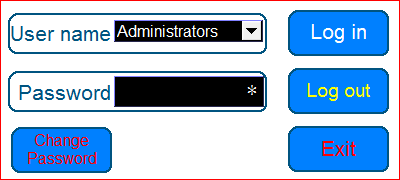

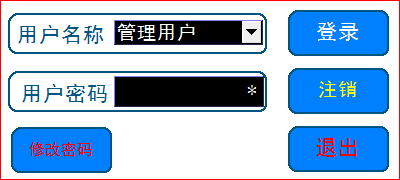

Figura3: Ventana emergente de acceso y contraseña

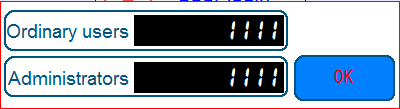

Figura4: Cambiar la contraseña

(3) ElInterfaz de operación:

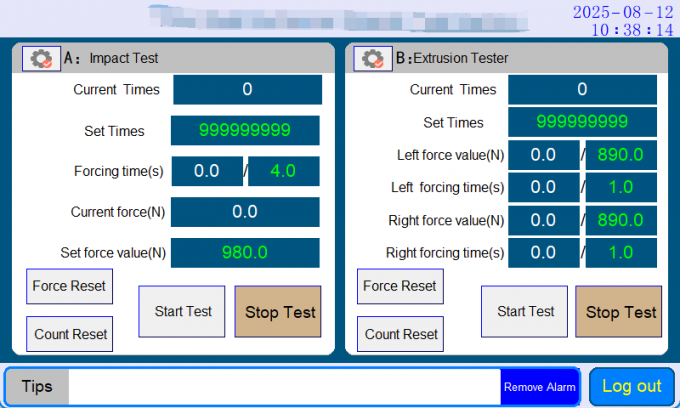

Figura 5: Página de funcionamiento para el ensayo de apertura y cierre en la estación A1, el ensayo de presión estática en la estación B1 y el ensayo de balanceo en la estación C

[Registro de salida]:Salir del usuario actual y volver a la interfaz de inicio de sesión;

[Alarma clara]Por favor, elimine la alarma primero, luego presione este botón.para desactivar la alarma;

Una estación de pruebas de impacto

[Reinicie el conteo]:Por favor, restablezca el valor de conteo a cero.

[Valor de fuerza cero]:Establecer la desviación del valor de la fuerza de corriente en cero;

[Comienza el ensayo]:Botón de inicio de prueba;

[Detener el ensayo]:Botón de prueba de parada;

[Número actual]:Mostrar el número actual;

[Establecer las horas]:Establecer el número de veces, y la máquina se detendrá cuando se alcance el número actual;

[Tiempo de aplicación de la fuerza]:visualización y ajuste del tiempo de aplicación de la fuerza;

[Valor de la fuerza actual]:Mostrar el valor de la fuerza corriente;

[Instalar el valor de fuerza]:establecer el valor de la fuerza;

B Estación de ensayo de oscilación

[Reinicie el conteo]:Por favor, restablezca el valor de conteo a cero.

[Valor de fuerza cero]:Establecer la desviación del valor de la fuerza de corriente en cero;

[Comienza el ensayo]:Botón de inicio de prueba;

[Detener el ensayo]:Botón de prueba de parada;

[Número actual]:Mostrar el número actual;

[Establecer las horas]:Establecer el número de veces, y la máquina se detendrá cuando se alcance el número actual;

[Valor de fuerza del cilindro izquierdo]:Ajustar el valor y la indicación de la fuerza del cilindro izquierdo;

[Tiempo de aplicación de la fuerza izquierda]:Configurar el tiempo de aplicación de la fuerza en el cilindro izquierdo y su visualización.

[Valor de fuerza del cilindro derecho]:Ajustar el valor y la visualización correctos de la fuerza del cilindro;

[Tiempo de aplicación de la fuerza derecha]:Ajustar el tiempo de aplicación de la fuerza en el cilindro correcto y mostrarlo;

El artículo 4Parámetro y depuración ventana emergente (presione el botón en la esquina superior izquierda de cada estaciónpara abrir el parámetro y la ventana de depuración ):

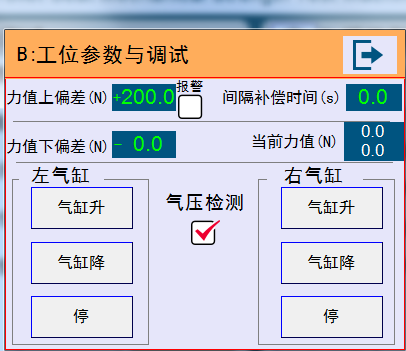

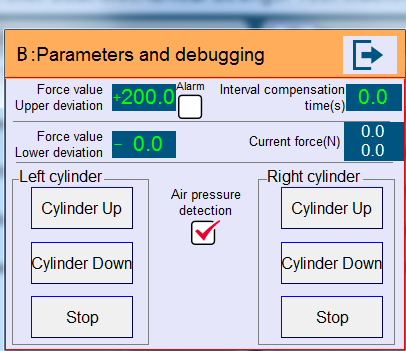

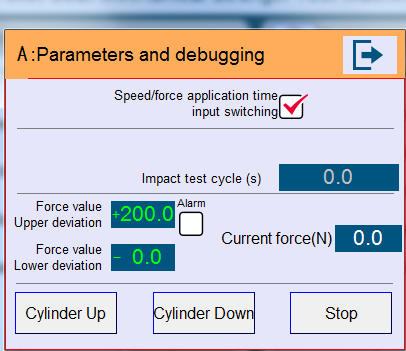

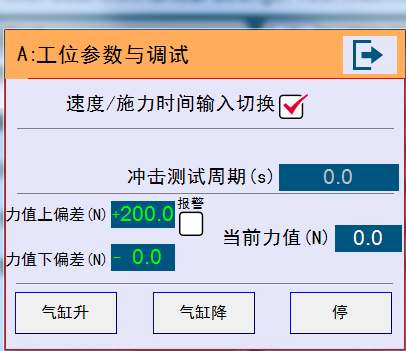

Figura6:Parámetros de la estación B y ventana emergente de depuración

[Elevación del cilindro]:botón de elevación manual del cilindro;

[Bajo el cilindro]:Botón manual para bajar el cilindro;

[- ¿ Qué?]:Botón de parada manual;

[Tiempo de compensación de choque]:tiempo de compensación cuando no se alcanza cada ciclo durante el proceso de ensayo de choque;

[Ciclo de ensayo de choque]:Muestra el tiempo del ciclo de ensayo de choque.

[Desviación superior de la fuerza] y [Desviación inferior de la fuerza]establecer el valor de la fuerza de alarma de desviación superior de la fuerza y los parámetros de trabajo de la desviación inferior;

[Valor de la fuerza de corriente]:Mostrar el valor de la fuerza corriente;

Figura7: Parámetros de la estación C y ventana emergente de depuración

[Elevación del cilindro]:botón de elevación manual del cilindro;

[Bajo el cilindro]:Botón manual para bajar el cilindro;

[- ¿ Qué?]:Botón de parada manual;

[Forza de desviación superior] y [Forza de desviación inferior]establecer el valor de la fuerza de alarma de desviación superior de la fuerza y los parámetros de trabajo de la desviación inferior;

[Tiempo de compensación del intervalo]:El requisito estándar es un tiempo de prensado de intervalos de cilindros de aproximadamente 0,5 segundos. Si no se alcanza, establecer esta compensación de tiempo.

[Valor de la fuerza actual]:Mostrar el valor de la fuerza corriente;

(5)Interfaz de historial (presione el cuadro de visualización de información en la parte inferior de la interfaz de operación para ingresar a esta interfaz, donde puede configurar la hora del sistema):

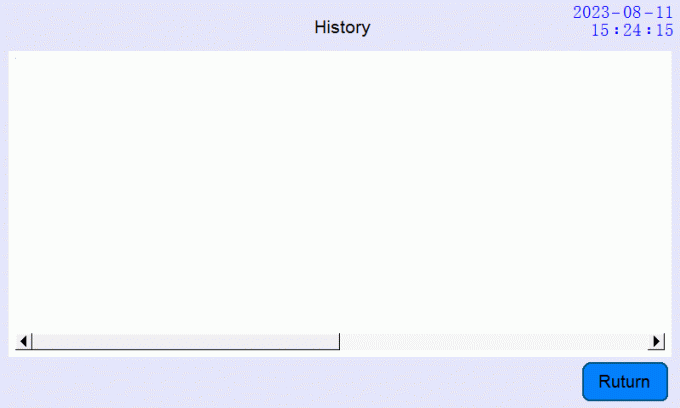

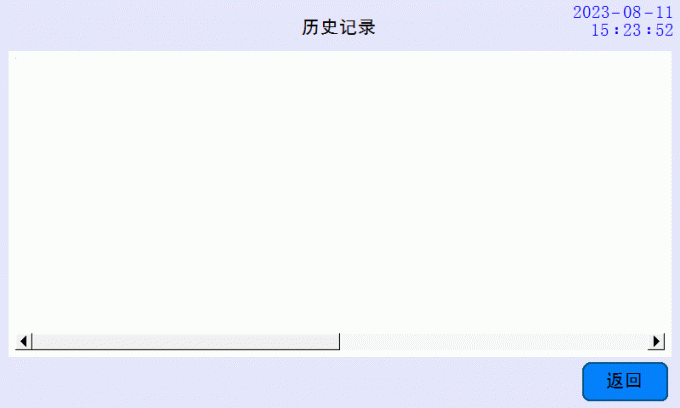

Figura8:Página de historial de estaciones de trabajo

[Regreso]:Volver a la página de la operación principal.

[Configuración de tiempo de visualización de la interfaz]:La hora del sistema se puede configurar en la esquina superior derecha de esta página.

6.Proceso de operación

En el caso de losAjustar el nivel de instalación del equipo y el posicionamiento de los pies de la máquina;

(2) ElInstalar la muestra en cada estación, fijarla con los tornillos de mariposa provistos y ajustar el nivel de la muestra;

(3) ElConecte la fuente de alimentación y encienda la energía.deben estar debidamente conectados a tierra para evitar accidentes de descarga eléctrica;

El artículo 4Prueba de impacto:

1) elFije la placa circular de acero que aplica la fuerza en el sensor de fuerza; para el estadoensayo de presión, utilizar un ø160mmcircularplaca de acero; para ensayos de impacto, utilizarun ø300 mmplacas circulares de acero;

2) elAjustar la posición de la muestra y la placa de acero que aplica la fuerza mediantepulsar el botón manual en el parámetro y depurar la ventana emergenteLa presión del aire se ajusta según el valor de la fuerza de salida.Cuando se haya completado el ajuste, se devuelve el cilindro a su posición original.

3) elIntroduzca la interfaz de operación y presione[Valor de fuerza cero] para restablecer el valor de fuerza actual;

4) elEstablecer la función de la estación B en la función a probar, limpiar el último recuento,y establecer el valor de la fuerza, el número de veces y el tiempo de aplicación de la fuerza;

5) Las demásPresione el botón [Iniciar prueba] en la interfaz de operación principal y el dispositivo realizará automáticamente las pruebas de apertura y cierre y contará automáticamentelos tiempos;

6) elLa prueba se detendrá automáticamente cuando se complete y se mostrará en el cuadro de instrucciones; si necesita detenerse durante la prueba, presione el botón [Detener la prueba]; si necesita detenerse con urgencia,Presione el botón de parada de emergencia;

7) elSe retirarán las muestras completadas y se inspeccionarán.

(5)Prueba de oscilación:

1) elAjustar la posición de la muestra y la placa de acero que aplica la fuerza mediantepulsar el botón manual en el parámetro y depurar la ventana emergenteLa presión del aire se ajusta según el valor de la fuerza de salida.Cuando se haya completado el ajuste, se devuelve el cilindro a su posición original.

2) elIntroduzca la interfaz de operación y presione[Valor de fuerza cero] para restablecer el valor de fuerza actual;

3) elDespejar el último recuento en la interfaz de operación principal y establecer el valor de la fuerza, el número de veces o el tiempo de aplicación;

4) elPresione el botón [Iniciar prueba] en la interfaz de operación principal y el dispositivo realizará automáticamente las pruebas de apertura y cierre y contará automáticamentelos tiempos;

5) Las demásLa prueba se detendrá automáticamente cuando se complete y el mensaje seráSi necesita detenerse durante la prueba, presione el botónSi necesita parar inmediatamente, presione el botón de parada de emergencia.

6) elSe retirarán las muestras completadas y se inspeccionarán.

7.Precauciones y mantenimiento

En el caso de losAsegúrese de que la máquina esté bien aterrizada para evitar accidentes de seguridad.

(2) ElNo exceda la carga admisible durante el ensayo para evitar daños en el sensor de presión.

(3) ElLa parte de la máquina debe limpiarse con frecuencia para mantenerla limpia.
