Generador de pulsos de prueba de desfibrilador ISO14708-1

Especificaciones técnicas

Descripción general del producto

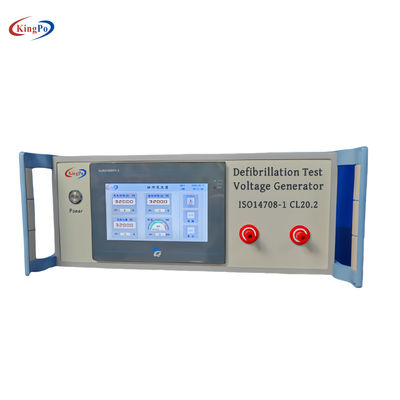

El KP-1050S el generador de pulsos de prueba de desfibrilación se utiliza para evaluar si los dispositivos médicos implantables activos se verán afectados permanentemente cuando se sometan a formas de onda de desfibrilación sinusoidal amortiguada y formas de onda de desfibrilación exponencial truncada, si se pueden reprogramar para restaurar la configuración y para evaluar la seguridad y la programabilidad del producto.El KP-1050S el generador de pulsos de prueba de desfibrilación cumple con ISO14708-1 y GB 16174.1-2024 20.2 estándares. Se incluyen los siguientes procedimientos de prueba:

Prueba 1

‌Propósito de la prueba‌ :
Evaluar si los dispositivos médicos implantables activos se ven afectados permanentemente cuando se someten a formas de onda de desfibrilación sinusoidal amortiguada y si se pueden reprogramar para restaurar la configuración.

Equipo de prueba :

• Generador de voltaje de prueba de desfibrilación, utilizado para proporcionar una forma de onda de desfibrilación sinusoidal amortiguada con características específicas.

Parámetros de prueba :

• Los parámetros de la forma de onda de desfibrilación sinusoidal amortiguada deben cumplir con los siguientes requisitos: 1,5 ms < Tp < 2,5 ms; 3 ms < Tw50 < 5,5 ms; donde Tp es el intervalo de tiempo desde el inicio de la forma de onda hasta el valor máximo, y Tw50 es el intervalo de tiempo por encima del 50% del valor máximo.
• El valor máximo del voltaje de prueba Vtest se ajusta a 140+70V.

 Forma de onda de prueba:

Prueba 2

Propósito del estudio :
Evaluar aún más la seguridad y la reprogramabilidad de los dispositivos médicos implantables activos cuando se someten a formas de onda de desfibrilación exponencial truncada.

Equipo de prueba :

• Se utiliza un generador de pulsos de desfibrilación para proporcionar una forma de onda de desfibrilación exponencial truncada de una duración específica.

‌Disposición de la prueba‌ :

• Disposición de la prueba utilizando C1=(150±50)μF, R1=65Ω y 2 juegos de interruptores acoplados S1 y S2.
• Se genera una forma de onda de desfibrilación exponencial truncada monofásica o bifásica con una duración de Td = (10 ± 0,5) ms entre los terminales de salida A y B.

Parámetros de prueba :

• Los parámetros de tiempo-voltaje de prueba de la forma de onda de desfibrilación exponencial truncada deben cumplir con el rango numérico de la Tabla 1.
• El valor máximo del voltaje de prueba Vtest se ajusta a 140+70V.
• Figura 1 — Forma de onda de desfibrilación sinusoidal amortiguada—Forma de onda de desfibrilación bifásica para la Prueba 2

Forma de onda de prueba:

Este modelo de probador de pulsos utiliza un controlador programable como núcleo y está equipado con una pantalla táctil a color para mostrar e configurar intuitivamente todos los parámetros de trabajo y el estado del instrumento. Su diseño fácil de usar hace que la interfaz de operación sea concisa y clara, y puede memorizar varios parámetros incluso en caso de fallo de alimentación, lo que mejora en gran medida la conveniencia de uso. En términos de rendimiento de seguridad, este modelo de probador de pulsos tiene un dispositivo de protección contra sobretensión incorporado, que garantiza eficazmente el funcionamiento estable del instrumento durante la prueba y garantiza la seguridad y fiabilidad del trabajo de prueba. Además, también tiene las características de fácil operación, excelente rendimiento, alta fiabilidad y buena relación coste-rendimiento. Por lo tanto, es profundamente favorecido por los laboratorios de pruebas de seguridad eléctrica y los fabricantes de aparatos electrónicos y eléctricos, y se ha convertido en su herramienta preferida para las pruebas de seguridad eléctrica.

Indicadores técnicos
