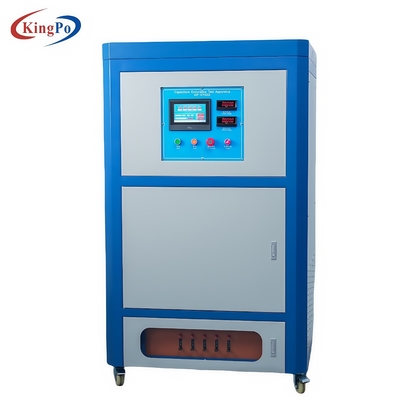

IEC 60335-2-79 Condensadores Aparato de ensayo de resistencia 220V 50Hz

Esta especificación técnica detalla un Aparato de Prueba de Resistencia de Condensadores de alta precisión diseñado para cumplir con IEC 60335-2-79, Cláusulas 18.103 y 18.104. El aparato prueba condensadores en electrodomésticos de limpieza a alta presión, asegurando la durabilidad bajo estrés eléctrico cíclico. Optimizado para la fiabilidad y la seguridad, cumple con los rigurosos estándares de la industria.

El aparato verifica la resistencia de los condensadores en electrodomésticos según IEC 60335-2-79. Simula condiciones del mundo real a través de ciclos repetidos de carga-descarga, asegurando que los condensadores cumplan con los requisitos de seguridad y rendimiento descritos en las Cláusulas 18.103 y 18.104.

Este equipo de prueba de resistencia está diseñado para condensadores (0.1 µF a 100 µF) utilizados en limpiadores a alta presión y limpiadores a vapor. Realiza pruebas automatizadas y repetibles para validar el rendimiento bajo estrés eléctrico y ambiental.

• IEC 60335-2-79: Requisitos de seguridad para limpiadores a alta presión y limpiadores a vapor.
• Cláusula 18.103: Prueba de resistencia para el funcionamiento cíclico de condensadores.
• Cláusula 18.104: Aislamiento y rendimiento bajo condiciones de estrés.

• Potencia de entrada: 220-240 V CA, monofásico, 50/60 Hz (configurable para 110-120 V CA).
• Capacidad de potencia: 5 kVA mínimo.
• Tensión de prueba: 50 V a 1000 V CA/CC, precisión ±1%, <1% de rizado.
• Corriente de prueba: Hasta 10 A, precisión ±1%.
• Control de ciclo:
  • Ciclos programables: 1 a 100.000.
  • Tiempo de ciclo: 0.1 s a 60 s por ciclo.
  • Ciclo de trabajo: Configurable (por ejemplo, 50% según la Cláusula 18.103).
• Forma de onda: Pulsos sinusoidales CA o CC, 50 Hz a 1 kHz.

• Cámara de temperatura: -20°C a +85°C, precisión ±1°C.
• Humedad: 20% a 95% HR, precisión ±3%.
• Ventilación: Circulación de aire uniforme para condiciones estables.
• Monitoreo de aislamiento: Medición de resistencia en tiempo real.

• Montaje del condensador: Accesorio universal para varios tamaños, utilizando PTFE o cerámica.
• Conectores: Alta tensión (≥5 kV), baja resistencia, liberación rápida.

• Interfaz: HMI de pantalla táctil o software para PC para pruebas IEC 60335-2-79.
• Adquisición de datos: Registra tensión, corriente, temperatura y resistencia a ≥100 Hz.
• Características de seguridad:
  • Parada de emergencia.
  • Protección contra sobretensión/sobrecorriente.
  • Sistema de enclavamiento y detección de fallas a tierra.

• Precisión del ciclo: ±0.1% para la temporización y el conteo.
• Estabilidad de la tensión: ±1% bajo carga.
• Duración de la prueba: Admite 100.000 ciclos (~48 horas a 1 s/ciclo).
• Cumplimiento: Verifica que no haya daños, averías o fallas de aislamiento según la Cláusula 18.104.

• Dimensiones: 1200 mm (An) x 800 mm (Pr) x 1500 mm (Al).
• Peso: ≤300 kg.
• Construcción: Carcasa de acero inoxidable con clasificación IP54 o con recubrimiento en polvo.
• Movilidad: Ruedas bloqueables.

• Calibración: Anual, trazable a ISO/IEC 17025.
• Mantenimiento: Diseño modular, componentes reemplazables, manual del usuario incluido.

• Seguridad eléctrica: Cumple con IEC 61010-1.
• EMC: Cumple con IEC 61326-1.
• Ambiental: Cumple con RoHS y WEEE.

• Manual del usuario: Guía de configuración, operación y mantenimiento.
• Plantilla de informe de prueba: Para la documentación de cumplimiento de IEC 60335-2-79.
• Garantía: 12 meses, con soporte extendido opcional.

• Monitoreo remoto: Seguimiento de pruebas basado en la nube.
• Análisis automatizado: Software de evaluación de aprobado/rechazado.
• Pruebas multiestación: Pruebas simultáneas de múltiples condensadores.

El aparato prueba la durabilidad de los condensadores en limpiadores a alta presión, asegurando el cumplimiento de las Cláusulas 18.103 y 18.104 de la IEC 60335-2-79 a través de pruebas cíclicas de carga-descarga.

Admite condensadores de 0.1 µF a 100 µF, utilizados en electrodomésticos cubiertos por la IEC 60335-2-79.

El aparato mantiene temperaturas de -20°C a +85°C y humedad del 20% al 95% HR, según los requisitos de la Cláusula 18.104.

Incluye una parada de emergencia, protección contra sobretensión/sobrecorriente, enclavamientos y detección de fallas a tierra para un funcionamiento seguro.

Sí, cuenta con secuencias de prueba programables a través de una HMI de pantalla táctil o software para PC, con registro de datos en tiempo real para el cumplimiento de IEC 60335-2-79.

La calibración anual se realiza, trazable a ISO/IEC 17025, asegurando mediciones precisas de tensión, corriente y temperatura.

El aparato admite un funcionamiento continuo durante 100.000 ciclos, aproximadamente 48 horas a 1 segundo por ciclo.

Sí, cumple con las directivas IEC 61010-1 (seguridad eléctrica), IEC 61326-1 (EMC) y RoHS/WEEE.
