Equipo de ensayo médico para el ensayo del rendimiento eléctrico del electrodo ECG con múltiples elementos de ensayo y resultados precisos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | KINGPO |
| Certificación: | ISO9001 ISO17025 |
| Número de modelo: | El DJY-4 |
| Documento: | ECG electrode electrical pe...er.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | 8000 |
| Detalles de empaquetado: | 500*500*500mm |
| Tiempo de entrega: | 15 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 |
|
Información detallada |
|||
| Resaltar: | Equipo de ensayo médico para ensayos múltiples,Equipo de ensayo médico con electrodo de ECG,Resultados precisos Equipo de pruebas médicas |
||
|---|---|---|---|
Descripción de producto

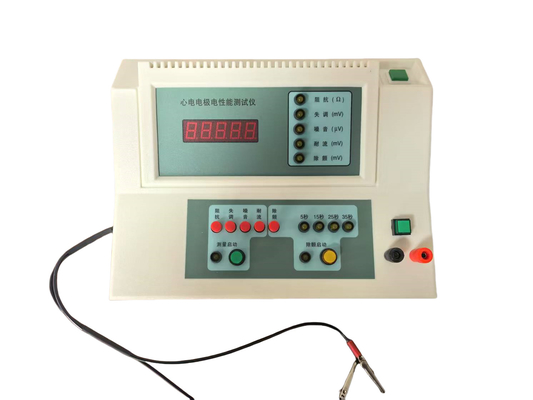

Prueba de rendimiento eléctrico del electrodo ECG
Este equipo es un equipo especializado para pruebas de rendimiento integradas de electrodos, diseñado según el método de ensayo de electrodos ECG desechables ANSI/AAMI EC12:2000(R2005) Electrodos ECG desechables
| Objetos de ensayo | Condiciones de incentivos | ámbito de aplicación | Precisión | Tiempo de prueba |
| Impedancia |
Curretas sinusoidales alternas 100 μAp_p - 5% 10 Hz ± 10% |
0-20KΩ | Menos o igual a 1KΩ 2%±10Ω>1KΩ 3% | > 60 años |
| Desorden | Impedancia de entrada de corriente continua mayor o igual a 10μΩ | ± 1 200 mV |
De tensión de 100 mV o menos 1% ± 1 mV > 100 mV 2% |
Años 60 y 90 |
| Ruido |
Pase de banda RC 0.15 a 100 Hz |
Se aplicará el procedimiento siguiente: |
de una tensión máxima igual o superior a 150 μV ± 7,5 μV > 150 μV 5% |
60 a 360 años |
| Resistencia al flujo |
Corriente continua 200nA ± 5% |
± 1 200 mV | Más o menos 100 mV 1%±1 mV>100 mV 2% | Más de 8 horas |
| Desfibrilación |
El condensador 10μF±5% Potencia 200V ± 2% |
± 1 200 mV |
De tensión de 100 mV o menos 1% ± 1 mV > 100 mV 2% |
5, 15, 25, 35 años |
Las dimensiones generales: 27.5cmx22cmx10cm.
Peso total de la máquina: 2,5 kg.
Fusible: F2A 250V. El eje de la caja de seguridad está en el centro.
Condiciones ambientales
a) Tensión de la fuente de alimentación: AC 220V±10%, 50Hz±1Hz, con buena conexión a tierra.
b) Temperatura ambiente: 23 °C ± 5 °C.
c) Humedad relativa: 40%±10%.
d) Presión atmosférica: 70,0106,0 Kpa.

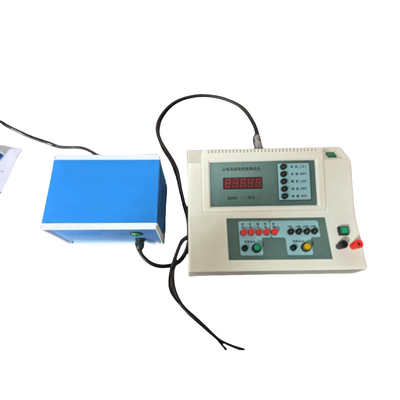

Configuración estándar: 1 unidad principal, 1 fuente de alimentación externa, 1 manual de instrucciones, 1 cable de conexión a tierra, 1 par de conexiones de 200nA, 15 cables de serie de electrodos, 1 caja portátil
Estándar:
Los electrodos de ECG desechables se utilizarán en el caso de las máquinas de ensayo.
Los requisitos de seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad de los sistemas de gestión de la seguridad.
Ámbito de aplicación:
Se utiliza para probar las propiedades eléctricas de los electrodos ECG, adecuados para electrodos ECG desechables de la superficie del cuerpo, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Electrodos ECG desechables" establece los requisitos para la inspección por lotes y la inspección periódica, es decir,la agrupación de los pares de electrodos y la secuencia de ensayo de cada uno de ellos,Los requisitos para los elementos de ensayo anteriores son los siguientes:
| Objetos de ensayo | Impedancia | Desorden | Ruido | Resistencia al flujo | Desfibrilación |
| Requisitos de las normas de la industria | El valor de las emisiones | Las emisiones de dióxido de carbono | de una tensión | Las emisiones de dióxido de carbono | Las emisiones de dióxido de carbono |
Impedancia de CA ("Impedencia" para abreviar)
Indicador de medición integral que representa la impedancia y la reactividad capacitiva de un par de electrodos.
Durante el ensayo, el instrumento aplica una corriente sinusoidal de 10 Hz con un valor de pico a pico no superior a 100 μA al par de electrodos a través de dos cables de ensayo de electrodos.la impedancia CA del par de electrodos no debe exceder de 3KΩ.
Voltado de desplazamiento de corriente continua (offset para abreviar)
El voltaje desarrollado entre dos electrodos ECG desechables debido a la diferencia en sus potenciales de media célula.
Después de formar el par de electrodos, después de un período de estabilización de 1 minuto, el voltaje de desplazamiento de corriente continua del par de electrodos medido a través del cable de ensayo del electrodo no debe ser superior a 100 mV.
Ruido interno (en abreviatura ruido)
La señal de voltaje dentro de una determinada banda de frecuencia se presenta por el cambio del voltaje de desplazamiento del par de electrodos.
Después de formar el par de electrodos, después de un período de estabilización de 1 minuto, en los siguientes 5 minutos,el valor de pico a pico del ruido interno generado por el par de electrodos en la banda de frecuencia de 0.15-100 Hz (respuesta de frecuencia de primer orden) medida por el cable de ensayo del electrodo no debe ser superior a 150μV.
Tolerancia de corriente de sesgo (abreviada como "tolerancia de corriente")
Capacidad de un par de electrodos para mantener un voltaje de desplazamiento de corriente continua estable bajo la acción a largo plazo de una corriente continua pequeña dada.
El par de electrodos se conecta al terminal de 200nA del instrumento, y luego se aplica una corriente continua de 200nA al par de electrodos durante más de 8 horas.el cambio de voltaje a través del par de electrodos medido por el cable de ensayo del electrodo no debe ser superior a 100 mV.
Performance de recuperación simulada de desfibrilación (abreviado como "Defib")
Capacidad del par de electrodos para restablecer la detección del ECG después de ser estimulado por corriente de desfibrilación.
Durante el ensayo, el condensador de 10μF del instrumento se carga a DC200V y el par de electrodos y la resistencia de 100Ω del instrumento se descargan en serie a través del cable de ensayo del electrodo.El valor de voltaje en el par de electrodos no debe ser superior a 100mV en el 5o segundo después de que el condensador comience a descargarEn los 30 segundos siguientes, la velocidad media de cambio de tensión cada 10 segundos no debe ser superior a ± 1 mV/s. También se requiere que, después de cuatro veces del experimento anterior,la impedancia de 10 Hz CA del par de electrodos no debe ser superior a 3KΩ.
