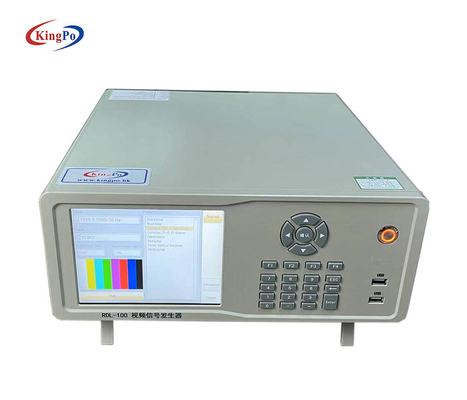

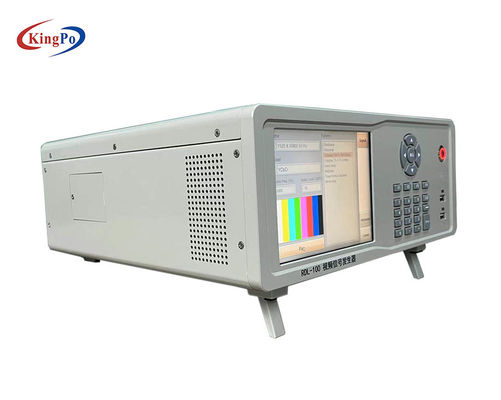

Generador de señal de video de tres barras verticales IEC62368 RDL-100

MOQ:	1
Precio:	To be quoted
Embalaje Estándar:	paquete del cartón de la seguridad o caja de la madera contrachapada
Período De Entrega:	5-8 días laborables
Forma De Pago:	T/T
Capacidad De Suministro:	mes de 50 PC

Información detallada

Descripción de producto

Información detallada

Lugar de origen

China.

Nombre de la marca

kingpo

Certificación

iso9001 ce

Número de modelo

RDL-100

Estándar:

IEC62368

Utilización:

Generación de señal de prueba para prueba de televisión.

Garantización:

1 año

Origen:

China.

El material:

Latón y Plástico

Modelo:

RDL-100

Resaltar:

Generador de señal de video de barra vertical

Generador de señal de video CVBS

Generador de señal de video IEC62368

Descripción de producto

IEC62368 Generador de señal de video RDL-100 con tres barras verticales

1 Descripción general

1.1 Perfil del producto

El producto se utiliza para la prueba de televisión digital, proporcionando una señal de prueba para experimentos de prueba de televisión.El producto puede producir las señales de prueba de vídeo para el CVBS,Interfaces YPbPr y HDMI para cumplir los requisitos del ensayo de televisión.

1.2 Área de aplicación:

1. experimento de ensayo de seguridad de la televisión;

2Experimento de prueba de compatibilidad electromagnética de televisión.

3. Otros ensayos de ensayo relacionados con los televisores;

1.3 Características funcionales:

(1) Incluye tres tipos de interfaz: CVBS, YPbPr y HDMI;

(2) Soporte para el formato de video de calibración y compensación PAL y NTSC;

(3) Soporte para los formatos de vídeo HD de 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz;

(4) Soporte para el formato de vídeo ultra-HD (4K) de 3840 2160 25p y 3840 2160 30p;

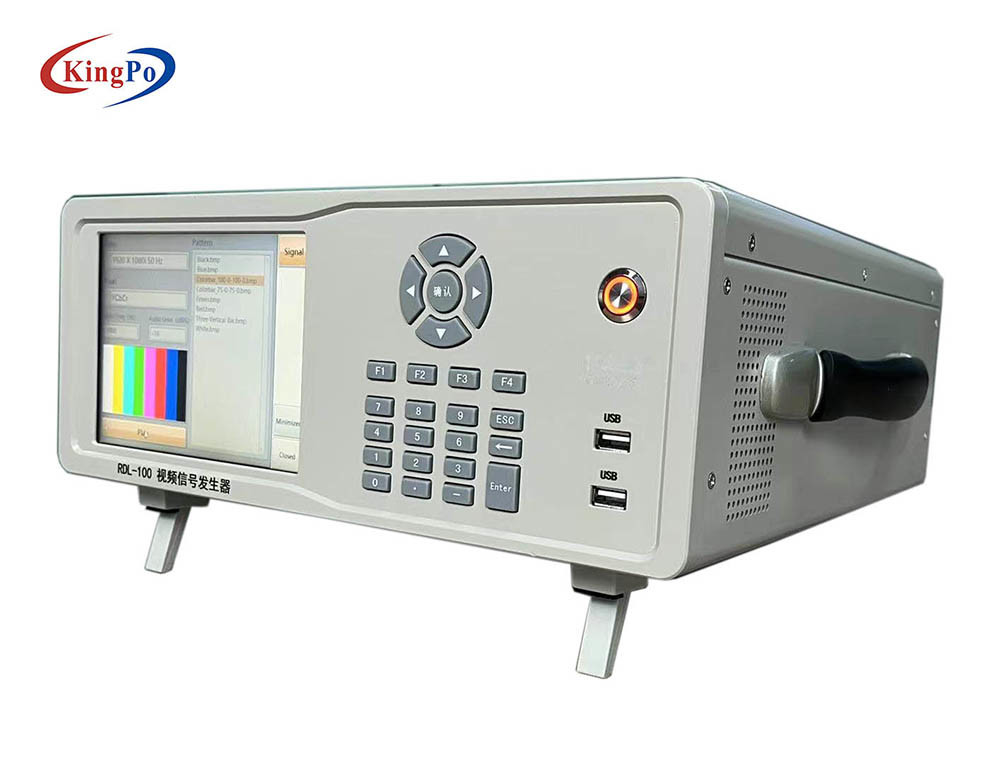

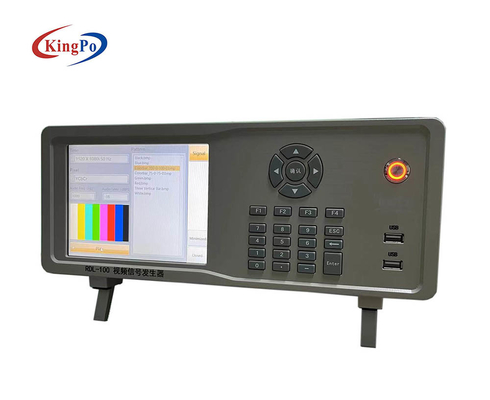

2 Descripción del panel frontal

1Display del sistema

Muestra la interfaz del software de control del sistema, con una función de pantalla táctil, para ajustar la selección de la señal del sistema, el formato de vídeo,y el ajuste de los parámetros de la señal de modulación de televisión digital.

2 llaves

Se compone de teclas de navegación (arriba y abajo, etc.), teclado digital y teclas de función para facilitar a los usuarios el uso y control del software.

4USB para correr

Fácil para los usuarios conectarse al ratón, teclado, disco U y otros dispositivos externos.

5 llave de energía

El sistema de control cambia y cambia.

3 Descripción del panel trasero

1Las interfaces Y/CVBS, Pb y Pr

La interfaz de salida de la señal compuesta de televisión analógica y la señal del componente cromático, donde la interfaz Y/CVBS emite una señal compuesta (CVBS) cuando los formatos de señal son PAL y NTSC,y la señal de luminancia en señal cromática (Y) en otros formatos.

2L, R trotar

Las interfaces de salida de audio, L y R representan los canales izquierdo y derecho, respectivamente.

3HDMI trotamundos

Interfaz de salida de señal de vídeo digital.

4Interfaz de periféricos del sistema

Fácil para que los usuarios se conecten al monitor, ratón, teclado, disco U y otros dispositivos externos.

5Interfaz y interruptor de suministro de energía del sistema

Conecta y controla la fuente de alimentación del sistema.

4Indicadores técnicos

Tipo de interfaz	proyecto	ámbito de aplicación	el método métrico
El CVBS	nivel de intensidad	(0 ~ 700) mV	±(2%X+6mV)
	Nivel de color	(0~ 885,1) mV	±(2%X+6mV)
	fase de crominancia	(0 ~ 360) °	±2°
YPbPr	Nivel de salida de la señal de brillo (Y)	(0 ~ 700) mV	±(2%X+6mV)
YPbPr	Nivel de salida de la señal de diferencia cromática (Pb, Pr)	(-350 ~ 350 mV)	±(2%X+6mV)
