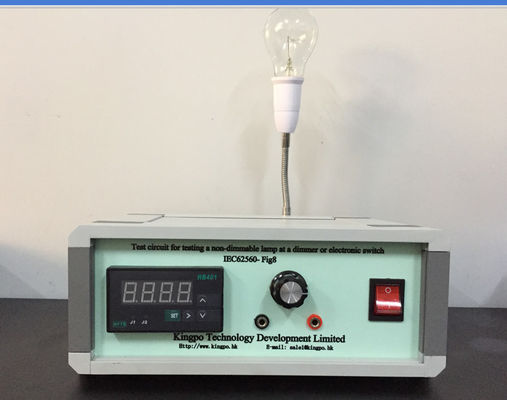

IEC62560-1 cuadro 8 circuito de la prueba para la lámpara no--Dimmable en el amortiguador o el interruptor electrónico

IEC62560-1 cuadro 8 circuito de la prueba para la lámpara no--Dimmable en el amortiguador o el interruptor electrónico

MOQ: 1
Precio: To be quoted
Embalaje Estándar: paquete del cartón de la seguridad o caja de la madera contrachapada
Forma De Pago: T/T
Información detallada
Lugar de origen
China.
Nombre de la marca
kingpo
Certificación
iso9001 ce
Estándar:
IEC62560-1 fig8
PROPÓSITO:
Prueba de una lámpara no--Dimmable en un amortiguador o un interruptor electrónico
Prueba de una lámpara no--Dimmable en un amortiguador o un interruptor electrónico:
105 x 267 X220 W *D*H milímetro
Energía de entrada del amperímetro:
CA 220V 50HZ
Resaltar:

Equipo de prueba de la subida de la temperatura

,

Equipo de prueba del LED

Descripción de producto



Pruebe el circuito para probar una lámpara no--Dimmable en un amortiguador o un interruptor electrónico



1. Utilice

La aplicación de las lámparas uno mismo-estabilizadas no--dimmable en un interruptor más oscuro o electrónico debe ser probada como caso posible de la operación anormal.

2. Estándares de referencia

IEC60560-Fig8

4. Parámetros técnicos

IEC62560-1 cuadro 8 circuito de la prueba para la lámpara no--Dimmable en el amortiguador o el interruptor electrónico 0





Dimensión interna 105 x 267 X220 W *D*H milímetro
2 potenciómetro R1
3 resistor R
4 Triac BTA16/700
5 Diac DB3
6 condensador C1 = 100 N-F
7 condensador C2 = 68 N-F a 150 N-F
8 L1 de la inducción = 3 Mh
9 carga básica, lámpara incandescente P = 60 W
11 I r.m.s. Amperímetro
Energía de entrada del amperímetro CA 220V 50Hz

Método de prueba:

Determine el ajuste R1 y S1 en el cual el máximo I r.m.s. ocurre.

Pruebe en esta situación, y si la lámpara falla pasivo en el plazo del minuto 60, repita la prueba en el 10% un I más bajo r.m.s. El I más bajo r.m.s. será fijado en la dirección de disminución de la resistencia del potenciómetro.



IEC62560-1 cuadro 8 circuito de la prueba para la lámpara no--Dimmable en el amortiguador o el interruptor electrónico 1

IEC62560-1 cuadro 8 circuito de la prueba para la lámpara no--Dimmable en el amortiguador o el interruptor electrónico 2
