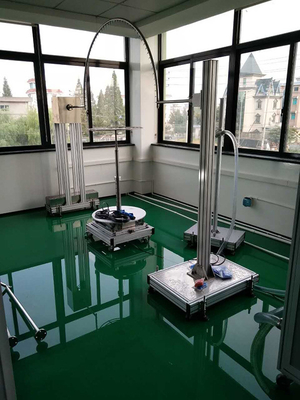

Equipo de prueba impermeable de Jet Test .IEC60529 del agua del equipo de prueba del IP IPX1-8 del IEC 60529 IEC60529, prueba de la protección del ingreso

Descripción de producto

Equipo de prueba impermeable de Jet Test .IEC60529 del agua del equipo de prueba del IP IPX1-8 del IEC 60529 IEC60529, prueba Equipment.pdf del IP IPX1-8 del IEC 60529 de la prueba de la protección del ingreso

IEC 60529 IPX1/IPX2

Especificación

1. Área del tablero del goteo: 1000 X1000mm

2. Tamaño externo: 1100 x 1200 x 2500 milímetros (L*D*H)

3. Diámetro de la placa giratoria: Base perforada llana de Φ 800m m con más perforaciones sin límites

4. Diámetro de la perforación para la base de la placa giratoria: los 0.8cm, equipado del tornillo británico M8

5. Echada del agujero para la base de la placa giratoria: los 5cm

6. Abertura del descenso: 0.4m m

7. Echada-fila (milímetro): 20 milímetros X 20 milímetros

8. Tarifa de la entrega: Manual (IPX1: 1±0.5mm/min, IPX2: 3±0.5mm/min)

Entrega variable preferida del agua a partir 0.5m m/minuto hasta 10m m/minuto)

9. Metro de la corriente requerido para indicar la precipitación

10. Altura ajustable del tablero del goteo: 500~1800m m

11. Producto bajo prueba (máxima): 50kg, diámetro 800m m

12. Velocidad de la placa giratoria: 1 RPM (con velocidad ajustable)

13. Altura de la placa giratoria: 600m m (ajustable)

14. Ángulo de la placa giratoria: 15°

16. Tiempo de la prueba: 0~9999min

17. El agujero del goteo tiene una placa protectora para evitar lesión accidental al operador. Por ejemplo, la instalación de la muestra puede herir accidentalmente la cabeza del operador, tal y como se muestra en de la imagen abajo

.

IEC 60529 IPX1/IPX2

Especificación

Tubos oscilantes 1: R1600, R1400, R1200, R1000, R800, R600, R400 y R200 (milímetro)

2 oscila el ángulo: 120º (IPX3), 350º (IPX4) o definido por el usario (ángulo ajustable)

Diámetro interno 3 del tubo oscilante (milímetro): 15

Echada de 4 agujeros: 50 milímetros

Diámetro 5 de la sopladura: 0,4 milímetros

Tarifa de 6 corrientes por el agujero: 0,07 l/min (de ajustable)

Placa giratoria 7 con velocidad ajustable: Φ800 milímetro

8 alturas de la placa giratoria: 1000-1950 milímetros (preferidos)

Presión de agua 9: Exhibición

Producto 10 bajo prueba (máxima): 50 kilogramos

Material 11 del tubo: De acero inoxidable SUS304 (preferido)

Duración 12 de la prueba: 0~9999min

13. El agujero del goteo tiene una placa protectora para evitar lesión accidental al operador.

Boca de espray IPX3 e IPX4

Especificación

1 diámetro de la boca: 102m m

Diámetro de 2 esferas: 75.5m m

Agujero 3 no: 121pcs

Diámetro de agujero 4: 0.5m m

Material de 5 bocas: Latón

Descarga de 6 aguas: el 10L/min±5%, ajustable

Gama del indicador de presión 7: 0~0.4Mpa

8. 121 agujeros de 0.5m m; 1 agujero en el centro, círculos íntimos 1 de 12 agujeros en 30°pitch, 4 círculos externos de 24 agujeros en 15°pitch

Aleta 9 desmontable

Boca IPX5 e IPX6

Especificación

1 sistema de control: El PLC controló

Diámetro de la boca 3 IPX5: 6,3 milímetros

Diámetro de la boca 4 IPX6: 12,5 milímetros

Corriente 5 IPX5: 12.5±0.62 l/min

Corriente 6 IPX6: 100±5 l/min

Presión de agua 7: ajuste

Control de 8 corrientes ajustable, medido con el metro de flujo digital

El jet 9 equipa con inyector el tipo fijo: de mano

10. La parte de centro del flujo principal de la boca: diámetro de los 2.5m de la ronda de cerca de 120 milímetros;

abrazaderas del tubo 11.Provide y de manguera.

Sistema de abastecimiento del agua IPX7 e IPX1-8 del IEC 60529

Especificación

1.Volume: 100L

bomba del flujo 2.Big: 0-7cbm/h

bomba del flujo 3.Small: 0-3cbm/h

control 4.Flow: metro de flujo digital

Control de flujo 5.IPX6: manual

fuente 6.Water: 4 maneras, tubería de acero inoxidable

7.Filter: filtro de cerámica

fuente 8.Power: 220VAC 50Hz

control 9.Pressure: indicador electrónico (boca de espray IPX4)

10. Sistema de control: El PLC controló

11. Método de elevación de la muestra IPX7: elevación eléctrica; peso máximo de la muestra: 150KG

IEC 60529 IPX8

Parámetros técnicos:

1. Envase a presión: el tanque de acero inoxidable, diámetro 600m m, altura 1000m m;

2, gama de ajuste de la presión: 0,01 ~ 1.0Mpa (profundidad simulada de 1-100 metros);

3, sistema a presión: presión de la bomba de acero inoxidable + del inversor;

4, exactitud 0,25, gama de medición 1.6Mpa del indicador de presión;

5, tiempo de la prueba: 0-9999S;

6, la presión del límite máximo: 1. Mpa 2;

7, protección de la presión: válvula de seguridad;

8, poder: AC380V, 50HZ, 3KW;

9. Observaciones: Hay diversas especificaciones para la gama del tamaño y de presión del recipiente del reactor, que puede ser modificada para requisitos particulares.

Códigos estándar del IP

• IPX1: Protegido contra equivalente descendente del agua hasta la precipitación de 3-5m m por el minuto para una duración de 10 minutos.
• IPX2: Protegido contra el agua que caía cuando estaban inclinados hasta 15 grados – lo mismo como IPX1 pero unidad se prueba en 4 posiciones fijas – inclinaron 15 grados en cada dirección de la posición de funcionamiento normal.
• IPX3: Protegido contra la rociadura de la rociadura agua-agua hasta 60 grados contra vertical en 10 litros/minuto en una presión de 80-100kN/m2 para 5 mínimos.
• IPX4: Protegido contra salpicar el agua – lo mismo como IPX3 pero agua se rocía a todos los ángulos.
• IPX5: Protegido contra los chorros de agua – agua proyectada a todos los ángulos con un flujo de boca de 6.3m m de 12,5 litros/minuto en una presión de 30kN/m2 por 3 minutos a distancia de 3 metros.
• IPX6: Protegido contra los mares pesados – agua proyectada a todos los ángulos a través de una boca de 12.5m m a un flujo de 100 litros/minuto en una presión 100kN/m2 por 3 minutos a distancia de 3 metros.
• IPX7: Protegido contra la inmersión del agua – inmersión por 30 minutos en una profundidad de 1 metro.
• IPX8: Protegido contra la submisión del agua – equipo conveniente para la submisión continua en agua bajo condiciones según lo especificado por el fabricante.
• IP1X: Protegido contra los objetos extranjeros sólidos del diámetro de 50 milímetros y mayor.
• IP2X: Protegido contra los objetos extranjeros sólidos del diámetro de 12,5 milímetros y mayor.
• IP3X: Protegido contra los objetos extranjeros sólidos del diámetro de 2,5 milímetros y mayor.
• IP4X: Protegido contra los objetos extranjeros sólidos del diámetro de 1,0 milímetros y mayor.
• IP5X: Polvo-protegido – el ingreso del polvo no se previene totalmente, pero el polvo no penetrará en una cantidad para interferir con la operación satisfactoria del aparato o para empeorar seguridad.
• IP6X: Hermético al polvo – ningún ingreso del polvo.

FAQ

¿1 qué IEC 60529?

El IEC 60529 se ha desarrollado para valorar y para calificar la resistencia de recintos de dispositivos eléctricos y electrónicos contra la intrusión del polvo y de los líquidos. … El primer número refiere a la protección contra objetos sólidos y es clasificado en una escala a partir de la 0 (ninguna protección) a 6 (ningún ingreso del polvo).

¿2 cómo lo hago probaron la protección del ingreso?

Es probado exponiendo un artículo a un espray oscilante para un mínimo de 10 minutos. Un artículo pasa cuando hay ingreso limitado sin efectos dañinos. El artículo se protege contra ingreso contra los chorros de agua de baja presión dirigidos contra cualquier ángulo si hay ingreso limitado sin efectos dañinos.

¿3 cómo lo hago consiguieron el IP certificó?

Para conseguir un grado del IP para su producto, usted debe arreglar probarlo. Esto se debe hacer por una compañía independiente, certificada. La compañía independiente entonces dará a producto un grado numérico del IP, sobre la base de las pruebas que lo han despachado

¿4 cuál es prueba del IP 65?

Recintos IP65. Capaz de proteger contra los chorros de agua. El agua proyectada por una boca (6,3 milímetros) contra recinto de cualquier dirección no tendrá ningún efecto dañino. Duración de la prueba: por lo menos 15 minutos. Volumen del agua: 12,5 litros por minuto.

¿5 puede IPX6 ser sumergido?

IPX5: Puede resistir un espray continuo, de baja presión del chorro de agua. IPX6: Puede resistir los esprayes de alta presión, pesados del agua. IPX6K: Puede resistir los chorros de agua de extremadamente de alta presión. … IPX7: Se puede sumergir hasta 1 metro en el agua por 30 minutos

¿6 que es un mejor IP65 o IP68?

La mayoría de los recintos IP65 también vienen en un punto de precio relativamente más bajo, así que son una buena opción para los usos generales que necesitan un recinto más básico. Los recintos IP68 deben ser la opción cuando usted necesita la protección más potente para sus dispositivos al aire libre.

¿7 es estándar para la prueba del IP?

La protección del ingreso que prueba, o la prueba del IP, determina la susceptibilidad de un producto al ingreso sólido de la partícula (arena o polvo) así como al ingreso del agua. … El estándar de protección del ingreso que probamos lo más comúnmente posible a es BS EN/IEC 60529.

8 cómo hacerme pruebe IP67

Los fabricantes utilizan diversos tipos de instrumentos de prueba de la electrónica para la prueba impermeable y asegurar conformidad con los estándares IP67. Estos instrumentos utilizan diversos métodos de pruebas tales como decaimiento de la presión, escape del vacío, escape del gas indicador, y otros para probar integridad del sello en un ajuste controlado.

¿9 que es un mejor IP54 o IP55?

La protección IP55 es protección completa contra depósitos dañinos del contacto del polvo con las piezas vivas o móviles dentro del recinto. … La protección IP54 es protección completa contra depósitos dañinos del contacto del polvo con las piezas vivas o móviles dentro del recinto.

¿10 qué IP es impermeable?

Los grados aceptaron extensamente como ‘impermeables’ para la mayoría de los fines generales son IP65, IP66 e IP67. Sin embargo, un error común con respecto a impermeabilizar es que los artículos previstos para el uso al aire libre prolongado requieren los grados numéricos más altos del IP para la resistencia de humedad.

¿11 cuál es IP equivalente de la nema 4X?
