IEC60335-1 dispositivo automático de la prueba de la bobina del cordón de la prueba de resistencia de los carretes del cordón de la cláusula 22,16

Descripción de producto

IEC60335-1 dispositivo de la prueba del cordón de la cláusula 22,16 de los carretes de la resistencia de la bobina automática del probador/del cordón

Descripción

Este dispositivo cumple con los requisitos de la cláusula 22,16 de IEC60335-1: 22,16 y GB4706.1. Es la estructura para detectar el carrete automático del hogar y de aparatos eléctricos similares. ¿Causa el rasguño o el daño excesivo de la envoltura flexible del cordón? Equipo de prueba dedicado para el desgaste excesivo de filamentos y de contactos quebrados. Adopta el accesorio multifuncional, superficie de trabajo grande, puede probar los hasta 300cm aspa, la velocidad es conveniente y ajustable (5-30/MIN), y es versátil y conveniente para probar de la mayoría de los productos eléctricos.

Principio de funcionamiento: Saque dos tercios de la longitud total del alambre del carrete. Si la longitud del cordón que puede ser sacado es menos de los 225cm, la longitud extraible inicial del cordón se ajusta de modo que el carrete conserve los 75cm. Saque un cordón los 75cm largo y después ruédelo de nuevo a la dirección del rasguño máximo en la envoltura del cordón, y saque el cordón, teniendo en cuenta la posición normal del dispositivo funcionando. Hasta una tasa de cerca de 30 veces por minuto o la tarifa más alta permitida por la estructura del carrete (si el índice de 30 veces/minuto es demasiado bajo), el cordón se hiere 6.000 veces y se prueba en la salida del cordón. El ángulo entre el eje del cordón y el eje del cordón cuando está contraído sin resistencia significativa debe estar sobre 60°. El cordón se permite ser rodado detrás por el carrete.

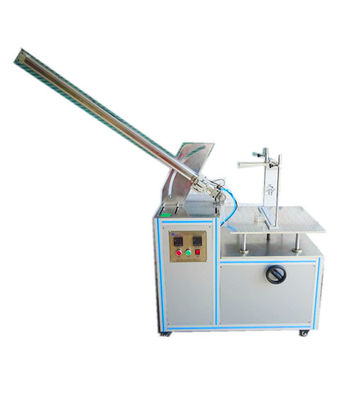

Imagen de la máquina

Parámetros técnicos

1) Fuente de alimentación de trabajo: AC220V50Hz;

2) Fuente de trabajo del gas: aire comprimido 5~7kg/cm2

3) Tarifa de la prueba: tarifa de la prueba: 1~30 veces/minuto pueden ser preestablecidas

4) Número de pruebas: 0~9999 veces, la prueba parará automáticamente después del número especificado de épocas (puede ser fijado);

5) Modo de la impulsión: neumático;

6) Ángulo: 30~60° ajustable;

7) Usando el accesorio de fijación con abrazadera rápido, el objeto se afianza con abrazadera convenientemente;

8) Estirar el movimiento: hasta 1000m m (ajustable)

Instrucciones de la operación

1. Preparación de la muestra: Fije la muestra que se probará con cuatro abrazaderas en la placa de elevación, ajuste la dirección del mercado del carrete lo mismo que la abertura de la abrazadera, saque el carrete y afiáncelo con abrazadera en el tenedor, y después utilice la correa para atar dos barras de guía firmemente. El indicador del ángulo se coloca en el top del accesorio, y el dial de ajuste del ángulo se ajusta al ángulo requerido según probar, y se termina la preparación.

En segundo lugar, los pasos de la operación: 1) el poder en el cable eléctrico del dispositivo, gira el botón de encendido, fijó el contador de tiempo, presiona la tecla de partida para considerar si la operación es normal, si no es anormal, comience la operación normal;

2) Fije la hora para 200min o como se requiere en el estándar (número total de épocas/número de minutos), clara el contador, gire el interruptor, presione la tecla de partida, pare en el tiempo del sistema, y después compruebe si el contador es lo mismo que el estándar. Si lo mismo que estándar, representa la realización de la prueba.

2. Compruebe si la muestra está calificada según los requisitos estándar.

Precauciones

Coloque la muestra en una posición ventilada, atención de la paga a la seguridad de la fuente de alimentación, y el indicador del ángulo proporcionado no se debe colocar en una posición conveniente.
